. . Шариковый подшипник — одна из самых распространенных деталей, используемых в механизмах и оборудовании. Его задача заключается в снижении трения между вращающимися элементами, обеспечении плавного движения вала и восприятии нагрузки. Несмотря на относительно простую конструкцию, подобрать подходящую модель не всегда легко. В каталогах представлены десятки типоразмеров и конструктивных исполнений, а ошибка при выборе может привести к повышенному шуму, нагреву, вибрации и преждевременному выходу узла из строя. При выборе шариковых подшипников для промышленного или автомобильного оборудования можно обратиться в Vspodshipnik.ru, где доступен подбор деталей по маркировке, размерам, образцу или чертежу. Шариковые подшипники применяются в электродвигателях, станках, вентиляторах, насосах, редукторах, конвейерах, сельскохозяйственной технике, автомобилях и множестве других механизмов. Для каждой конкретной задачи требуется учитывать условия эксплуатации: характер нагрузки, частоту вращения, температуру, наличие влаги и пыли, требования к герметичности и особенности посадочного места. Поэтому выбор лучше начинать не с бренда или цены, а с технических параметров самого узла. Разберемся, как устроены шариковые подшипники, где они используются и на что обратить внимание перед покупкой.

Что представляет собой шариковый подшипник

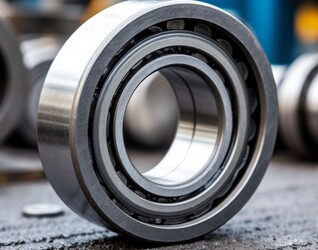

Конструкция стандартного шарикового подшипника включает внутреннее и наружное кольца, тела качения и сепаратор. Между кольцами располагаются шарики, которые перемещаются по специальным дорожкам качения. Благодаря этому вращательное движение происходит с гораздо меньшими потерями на трение, чем при непосредственном контакте деталей. Внутреннее кольцо обычно устанавливается на вал, а наружное размещается в корпусе. При вращении вала внутреннее кольцо движется относительно наружного, а шарики обеспечивают передачу нагрузки и уменьшают сопротивление движению. Сепаратор удерживает шарики на определенном расстоянии друг от друга. Это необходимо для правильной работы механизма и равномерного распределения тел качения по окружности. Конструкция может дополняться защитными шайбами или уплотнениями. Такие элементы помогают защитить внутреннюю полость от загрязнений и сохранить смазку внутри подшипника.

Где применяются шариковые подшипники

Область использования шариковых подшипников чрезвычайно широка. Практически любое оборудование, в котором присутствует вращающийся вал, может иметь узлы с подшипниками. Одним из наиболее распространенных вариантов являются электродвигатели. Подшипники обеспечивают вращение ротора и помогают снизить механические потери. От качества этих деталей во многом зависит уровень шума, вибрации и стабильность работы двигателя. Вентиляционном оборудовании подшипники используются для вращения валов и рабочих колес. Здесь особенно важны низкий уровень шума, способность работать на высокой скорости и устойчивость к продолжительной нагрузке. В насосах подшипниковые узлы подвергаются постоянному воздействию вращения, а иногда повышенной влажности и температуры. Поэтому при подборе необходимо учитывать особенности конкретной модели оборудования. Шариковые подшипники также встречаются в станках, редукторах, транспортерах, сельскохозяйственной технике, автомобильных узлах и бытовых устройствах. Конкретное исполнение зависит от конструкции механизма и условий эксплуатации.

Почему важно правильно выбрать подшипник

Подшипник является относительно небольшой деталью, но его неисправность способна остановить работу целого механизма. Если установить неподходящую модель, она может не выдержать нагрузки, перегреваться или работать с повышенным трением. Одной из распространенных ошибок является выбор детали только по внешнему диаметру. Два подшипника могут иметь одинаковый наружный размер, но отличаться диаметром посадочного отверстия, шириной, допустимой частотой вращения и грузоподъемностью. Еще одна проблема возникает при неправильном выборе защиты. Для механизма, работающего в пыльной среде, открытый подшипник может оказаться неподходящим. В другом случае избыточное уплотнение способно повлиять на допустимую скорость вращения. Поэтому подбирать деталь следует комплексно.

Основные размеры подшипника

Для первичного подбора обычно необходимо знать три основных размера: внутренний диаметр, наружный диаметр и ширину. Внутренний диаметр обозначает размер отверстия во внутреннем кольце. Он должен соответствовать диаметру вала с учетом требований конкретной посадки. Наружный диаметр определяет размер подшипника со стороны корпуса. Он должен соответствовать посадочному месту. Ширина показывает осевой размер детали. Этот параметр также должен совпадать с конструктивными ограничениями узла. Часто размеры обозначают буквами d, D и B, где d — внутренний диаметр, D — наружный, а B — ширина. Если маркировка старого подшипника стерлась, эти параметры можно измерить самостоятельно и использовать для поиска подходящей модели. Однако одного измерения бывает недостаточно. При замене важно учитывать конструкцию, нагрузку, скорость вращения и требования производителя оборудования.

Как расшифровать маркировку

На кольце подшипника обычно присутствует обозначение, по которому можно определить его типоразмер и конструктивные особенности. Маркировка может содержать цифры и дополнительные буквенные символы. Основная часть обозначения связана с типом и размером подшипника, а дополнительные суффиксы могут указывать на наличие защитных шайб, уплотнений, особенности сепаратора, внутреннего зазора или другие характеристики. Например, разные варианты одной базовой модели могут отличаться исполнением защитных элементов. Внешне они будут похожи, но условия их применения могут существенно различаться. Если маркировка читается полностью, это значительно упрощает поиск. Но при подборе все равно желательно проверить характеристики конкретной модели, поскольку обозначения у разных производителей могут иметь свои особенности.

Открытые и закрытые подшипники

Одним из важных критериев является наличие защитных элементов. Открытые подшипники не имеют защитных шайб или уплотнений. Они удобны там, где конструкция узла обеспечивает достаточную защиту от загрязнений и предусматривает соответствующее обслуживание и смазку. Подшипники с защитными шайбами лучше защищены от проникновения относительно крупных частиц загрязнений. Такие модели часто используются в электродвигателях и других механизмах, где требуется сохранить смазку внутри рабочего пространства. Варианты с контактными или бесконтактными уплотнениями обеспечивают дополнительную защиту. При этом конкретное исполнение выбирают с учетом скорости вращения, температуры и условий окружающей среды. Нельзя сказать, что закрытый подшипник всегда лучше открытого. Правильным будет тот вариант, который соответствует условиям эксплуатации.

Радиальные шариковые подшипники

Наиболее распространенным вариантом являются радиальные шариковые подшипники. Они рассчитаны преимущественно на радиальные нагрузки и способны воспринимать определенные осевые нагрузки в обоих направлениях. Благодаря универсальности такие изделия используются в большом количестве механизмов. Их можно встретить в электродвигателях, вентиляторах, насосах, приводах, редукторах и промышленном оборудовании. Популярность радиальных моделей объясняется сочетанием относительно простой конструкции, хорошей скоростной характеристики и широкого диапазона типоразмеров. Если необходимо заменить подшипник в распространенном механизме, вероятность найти подходящую радиальную модель достаточно высока.

Однорядные и другие исполнения

Однорядные шариковые подшипники отличаются компактностью и универсальностью. Они хорошо подходят для механизмов, где пространство ограничено, а нагрузки соответствуют возможностям конструкции. В более сложных узлах могут использоваться двухрядные или специальные конструкции. Они выбираются тогда, когда требуется увеличить грузоподъемность либо обеспечить определенное распределение нагрузки. При этом нельзя заменять одну конструкцию другой только потому, что совпадают основные размеры. Важны расчетные характеристики и требования оборудования.

Радиальная и осевая нагрузка

При выборе необходимо понимать, какая нагрузка действует на подшипник. Радиальная нагрузка направлена перпендикулярно оси вращения. Она характерна для многих валов, роторов и колесных механизмов. Осевая нагрузка действует вдоль оси. Если механизм испытывает существенное осевое воздействие, необходимо выбирать подшипник с учетом этой особенности. Некоторые шариковые конструкции способны воспринимать одновременно радиальную и осевую нагрузку. Однако допустимые значения зависят от конкретной модели. Если характер нагрузки определить неправильно, даже качественный подшипник может быстро выйти из строя.

Частота вращения

Еще один важный параметр — скорость вращения. Чем выше частота вращения, тем больше требований предъявляется к конструкции подшипника, смазке, сепаратору и точности монтажа. Для быстро вращающихся узлов необходимо проверять допустимую частоту вращения конкретного изделия. Нельзя ориентироваться исключительно на внешний вид или размер. Особенно важен этот критерий для электродвигателей, шпинделей, вентиляторов и других высокооборотных механизмов. Если подшипник работает на скорости, превышающей допустимую, увеличивается нагрев и ускоряется износ.

Температурные условия

Температура эксплуатации также влияет на выбор. Обычные подшипники рассчитаны на определенный температурный диапазон. Если оборудование работает при повышенной температуре, может потребоваться специальное исполнение и соответствующая смазка. В условиях низких температур также возникают дополнительные требования. Смазка должна сохранять необходимые свойства, а материалы деталей — обеспечивать стабильную работу. При подборе важно учитывать не только среднюю температуру окружающей среды, но и нагрев самого узла во время работы.

Влияние загрязнений и влаги

Пыль, влага, абразивные частицы и химически агрессивная среда способны существенно сократить срок службы подшипника. Если механизм работает в помещении с большим количеством пыли, на улице или рядом с источниками влаги, необходимо уделить особое внимание защитному исполнению. Герметичные модели помогают снизить вероятность проникновения загрязнений внутрь подшипника. Но даже наличие уплотнений не означает абсолютной защиты от любых внешних воздействий. При эксплуатации в тяжелых условиях необходимо выбирать изделие с учетом рекомендаций производителя оборудования и характеристик самого подшипника.

Точность изготовления

Для некоторых механизмов важна повышенная точность вращения. Это особенно актуально для станочного оборудования, шпинделей и высокоточных приводов. Стандартные модели подходят для большого количества бытовых и промышленных задач. Но если оборудование предъявляет повышенные требования к биению, шуму или точности вращения, необходимо рассматривать подшипники соответствующего класса точности. Выбор повышенного класса без необходимости увеличивает стоимость, поэтому такой параметр должен определяться реальными требованиями узла.

Как выбрать подшипник, если старой маркировки нет

На практике довольно часто приходится заменять деталь, маркировка которой стерлась или стала нечитаемой. В этом случае можно воспользоваться измерениями. Сначала определяется внутренний диаметр. Затем измеряется наружный диаметр и ширина. Эти три значения позволяют значительно сузить круг поиска. Однако далее необходимо определить конструктивное исполнение. Нужно посмотреть, есть ли защитные шайбы, уплотнения, особенности внутреннего кольца и другие элементы. Если подшипник снят с оборудования, полезно сохранить старую деталь до момента подбора новой. По образцу специалист может определить нужный типоразмер и подобрать аналог.

Почему важен производитель

На рынке представлены подшипники разных производителей, от крупных международных брендов до специализированных заводов и производителей совместимых аналогов. Известные марки, такие как SKF, FAG, NSK, NTN, Timken и INA, широко представлены в промышленном сегменте. Однако конкретный выбор зависит от требований оборудования, бюджета и доступности продукции. Не всегда необходимо покупать самый дорогой вариант. Для стандартного механизма подходящий качественный аналог может полностью соответствовать поставленной задаче. Главное — сравнивать не только стоимость, но и технические характеристики, происхождение продукции и условия эксплуатации.

Оригинал или аналог

При замене детали возникает вопрос, обязательно ли покупать подшипник того же производителя, который устанавливался изначально. Если производитель оборудования предъявляет конкретные требования, лучше придерживаться рекомендованной спецификации. В других случаях допустимо рассматривать совместимые изделия с аналогичными характеристиками. При этом необходимо убедиться, что совпадают размеры, конструктивное исполнение, допустимые нагрузки, скорость вращения и другие значимые параметры. Экономия за счет слишком дешевого изделия может оказаться неоправданной, если подшипник быстро выйдет из строя и станет причиной простоя оборудования.

Типичные ошибки при покупке

Одна из самых распространенных ошибок — покупка подшипника только по названию техники. Даже в одной модели оборудования могут использоваться разные детали в зависимости от года выпуска, модификации или конкретного узла. Не стоит ориентироваться только на внешний диаметр. Нужно учитывать все основные размеры. Еще одна ошибка — игнорирование условий эксплуатации. Подшипник для сухого чистого помещения и деталь для оборудования, работающего на улице в условиях пыли и влаги, могут иметь совершенно разные требования к защите. Также не стоит забывать о нагрузке и скорости. Совпадение геометрических размеров еще не гарантирует полной совместимости.

Монтаж влияет на срок службы

Даже правильно подобранный шариковый подшипник может быстро выйти из строя при неправильной установке. При монтаже важно исключить перекосы, чрезмерные удары и повреждение колец. Усилие необходимо прикладывать к тому кольцу, которое устанавливается с натягом. Неправильное воздействие способно передать нагрузку через тела качения и повредить дорожки. Также необходимо соблюдать требования к посадке, смазке и чистоте рабочего места. Поэтому при ответственном оборудовании установку лучше доверять специалистам, знакомым с особенностями конкретного механизма.

Признаки износа подшипника

Определить необходимость замены иногда можно по характерным изменениям в работе оборудования. Среди распространенных признаков — повышенный шум, вибрация, нагрев, люфт и изменение характера вращения. Однако эти симптомы не всегда означают неисправность именно подшипника. Вибрация может быть связана с разбалансировкой, неправильной посадкой, состоянием вала или другими проблемами. Поэтому при появлении подозрительных признаков желательно проводить комплексную диагностику.

Как продлить срок службы

Продолжительность работы шарикового подшипника зависит не только от качества изготовления. Большое значение имеют монтаж, смазка, нагрузка, температура и чистота окружающей среды. Необходимо соблюдать рекомендации производителя по обслуживанию. Если используется открытый подшипник, особое внимание уделяют состоянию смазки. Для закрытых исполнений важно не повреждать защитные элементы при монтаже. Также полезно периодически контролировать шум, вибрацию и температуру оборудования. Раннее обнаружение проблемы позволяет заменить изношенную деталь до серьезного повреждения сопряженных компонентов. Шариковые подшипники применяются практически во всех сферах, где необходимо обеспечить надежное вращение деталей с минимальным трением. Их можно встретить в электродвигателях, насосах, вентиляторах, станках, редукторах, транспортной и сельскохозяйственной технике. Выбор конкретной модели должен основываться не только на размере. Важно учитывать внутренний и наружный диаметр, ширину, тип нагрузки, частоту вращения, температурный режим, наличие влаги и загрязнений, конструкцию защитных элементов и требования к точности. Если маркировка старой детали сохранилась, подобрать замену значительно проще. При ее отсутствии подшипник можно идентифицировать по размерам, образцу или чертежу. В сложных случаях разумно обратиться к специалисту, который сможет сопоставить характеристики старой детали с доступными вариантами. Грамотно подобранный и правильно установленный подшипник обеспечивает плавную работу механизма, снижает уровень вибрации и шума и помогает избежать незапланированных простоев. Поэтому к выбору этой небольшой, но важной детали стоит подходить не как к обычной покупке комплектующего, а как к полноценной части технического обслуживания оборудования. .
